FusCoating™NexFusFlex™tpu-gf25です

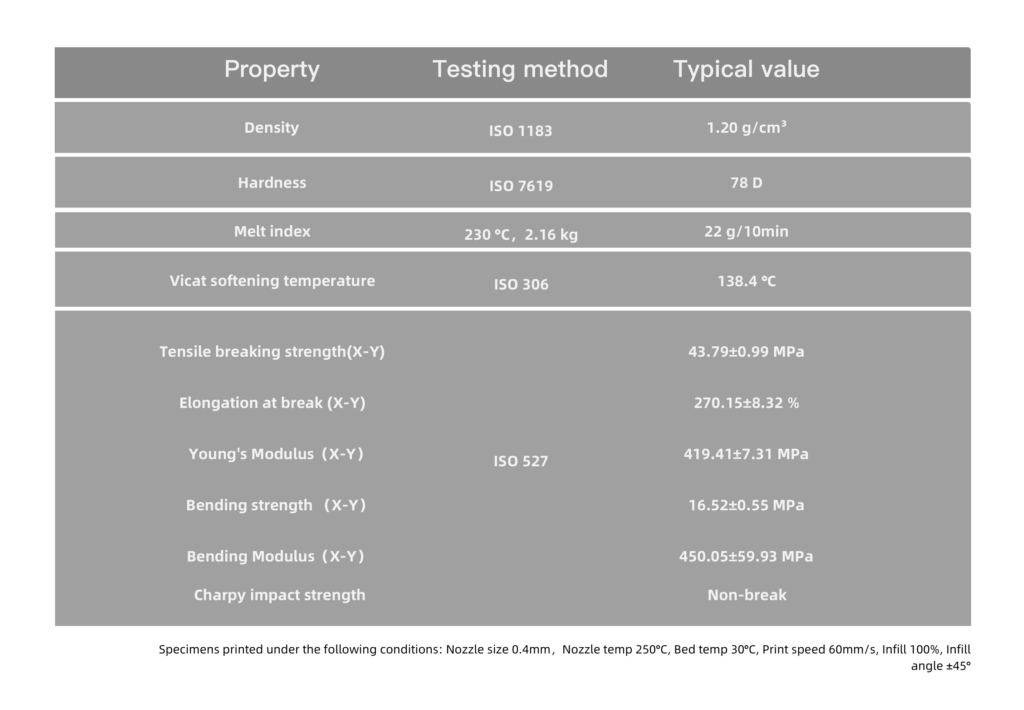

PropertyTesting methodTypical valueDensityISO 11831.23 g/cm³HardnessISO 761964 Shore DWater absorptionISO 62:Method11.61 %Melt index220℃です2.16kg 15 g/10minVicat softening temperatureISO 306126.3°CBayshore reboundASTM D263236 %Tensile breaking strengthISO 3737.23±0.90 MPaelongation at break (x-y)349.03.15±16.59 %Young」s Modulus378.80±15.11 MPatensile stress at 100%です。(x-y)23.58±0.66 MPatensile stress at 200% (x-y) 28.12±0.68 MPatensile stress at 300% (x-y)34.34±0.80 MPaCharpy impactstrengthiso179 non-breaktear Strength (Z)ISO 34-169.89±9.32 KN/mSpecimens printed under the following conditions:Nozzle size 0.4mm, Nozzle temp 250°C, Bed temp 60°C, Print speed 90mm/s, Infill 100%, Infill angle±45°です	Recommended printing conditionsです

短期不使用时	放入密封防潮盒或进行简易抽真空即可，避免阳光直射。
长期不使用	将耗材放入出厂铝箔袋并尽量排出袋内空气（条件允许时在袋内再放一包干燥干燥剂）；外套一层家用抽真空保鲜袋后抽真空。置于阴凉干燥处，避免阳光直射。

耗材受潮处理方案及方法

烘干参数

PTC 小型烘干盒：60–70℃，烘干 4–6 小时。

小型恒温鼓风烘干机：箱内温度场往往不均匀，可能导致料盘变形；此类设备上建议适当降低温度并缩短单次烘干时间（示例：40–45℃，约 4 小时），并结合材料详情中的干燥建议综合判断。

重要：若按此温度烘干后打印效果仍无改善，请先用空料盘做温度测试，再酌情提高烘干温度，以防温度过高或不均匀导致料盘烘干变形。

大型恒温鼓风烘干机：60–70℃，烘干 4–6 小时。

PS：为什么不同烘干设备适用温度会有差别？可在后台插入说明或外链「点击了解」。

注意事项

⚠ 操作前请阅读

（可插入「变形 vs 正常」料盘对比照片，注意控制烘干温度与摆放方式。）

干燥受潮对比

耗材受潮的影响

未受潮	受潮
表面相对整洁、颜色正常、力学性能在规格内	可能出现痘痕/毛刺/拉丝、颜色发白、力学性能下降等（因材料而异）

（可插入 RH80% 环境下拆封后第 1 / 2 / 3 天打印同一模型的对比图。）

* 上述吸湿对比示例可能因产品系列而异（例如 PAHT-CF），请在插入图片时于脚注中注明材料系列。
