FusFun™FusFun™FusFun™ABSのす-HFのす-です

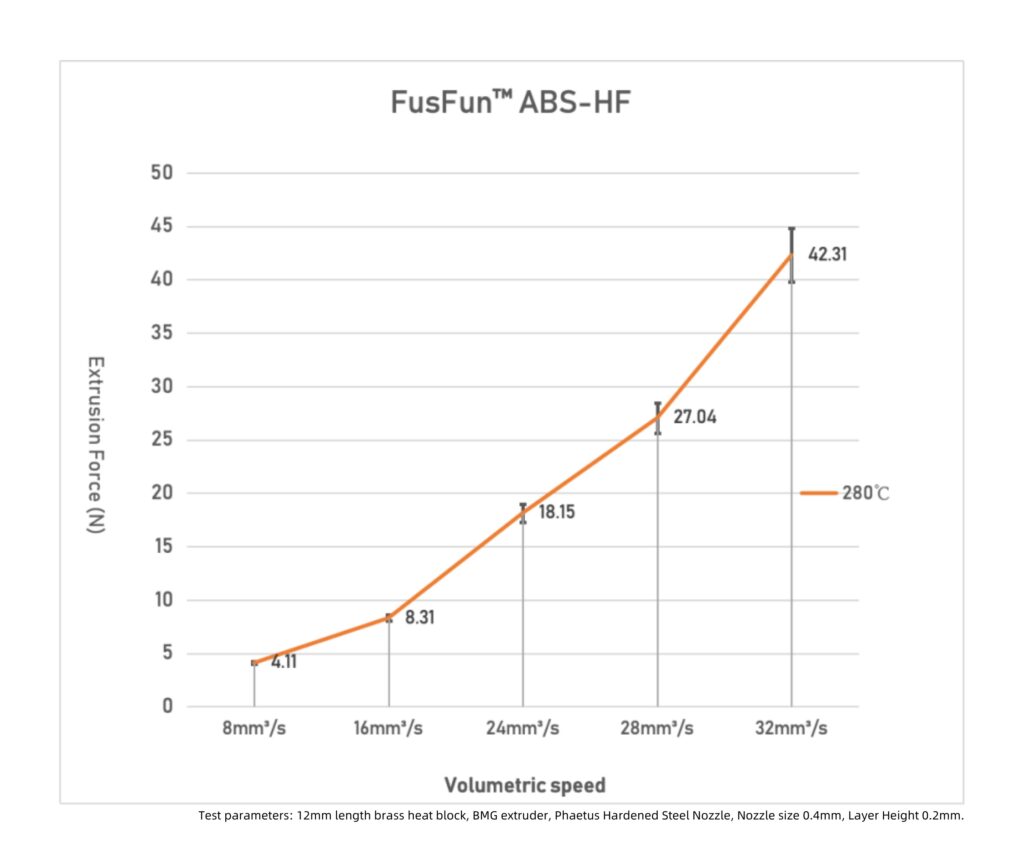

PropertyTesting methodTypical valueDensityISO 11831.05 g/cm³Glass transition temperatureISO 1135780°CMelt index250℃,2.16kg13 g/10minDetermination of temperatureISO 75: Method AISO 75:Method B65°C (1.8MPa)72°C (0.45MPa)Tensile yield strengthISO 52737.13±0.59 MPaTensile yield elongation2.32±0.07 %Young」sModulus2115.10±24.02 MPaTensile breaking strength30.29±2.28 MPaElongation at breaking 3.65±1.52 %Tensile breakingMPaYoung」s Modulus2097.03±37.77 MPaElongation at break4.07±0.57 %Bending strengthISO17857.46±0.25 MPaBending Modulus2117.02±32.46 MPaCharpy impact strengthISO 17923.16±2.32 KJ/㎡Specimens printed under thefollowing conditionsですNozzle size 0.4mm, Nozzle temp 250°C, Bed temp 80°C, Print speed 50mm/s, Infill 100%, Infill angle±45°です	Recommended printing conditionsです

短期不使用时	放入密封防潮盒或进行简易抽真空即可，避免阳光直射。
长期不使用	将耗材放入出厂铝箔袋并尽量排出袋内空气（条件允许时在袋内再放一包干燥干燥剂）；外套一层家用抽真空保鲜袋后抽真空。置于阴凉干燥处，避免阳光直射。

耗材受潮处理方案及方法

烘干参数

PTC 小型烘干盒：60–70℃，烘干 4–6 小时。

小型恒温鼓风烘干机：箱内温度场往往不均匀，可能导致料盘变形；此类设备上建议适当降低温度并缩短单次烘干时间（示例：40–45℃，约 4 小时），并结合材料详情中的干燥建议综合判断。

重要：若按此温度烘干后打印效果仍无改善，请先用空料盘做温度测试，再酌情提高烘干温度，以防温度过高或不均匀导致料盘烘干变形。

大型恒温鼓风烘干机：60–70℃，烘干 4–6 小时。

PS：为什么不同烘干设备适用温度会有差别？可在后台插入说明或外链「点击了解」。

注意事项

⚠ 操作前请阅读

（可插入「变形 vs 正常」料盘对比照片，注意控制烘干温度与摆放方式。）

干燥受潮对比

耗材受潮的影响

未受潮	受潮
表面相对整洁、颜色正常、力学性能在规格内	可能出现痘痕/毛刺/拉丝、颜色发白、力学性能下降等（因材料而异）

（可插入 RH80% 环境下拆封后第 1 / 2 / 3 天打印同一模型的对比图。）

* 上述吸湿对比示例可能因产品系列而异（例如 PAHT-CF），请在插入图片时于脚注中注明材料系列。
